Protection contre la surtension B 180

Télécharger la fiche technique



Description

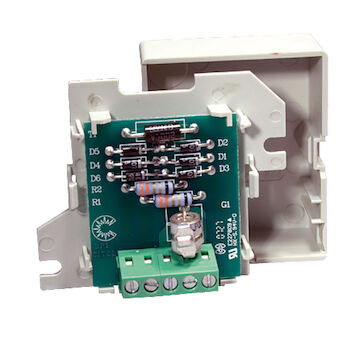

Les boîtiers B 180 et B 280 sont conçus pour protéger les terminaux reliés aux réseaux téléphoniques ou de transmission de données. Ils s'installent muralement et se raccordent par vis.

Nombre de fils
2
Courant de décharge nominal (8/20)
5 kA
Courant de décharge max. [Imax]
20 kA
Section nominale de conducteur (min/max)
0.4 - 1.5 mm²
Temps de réponse [ta]
<1 ns
Courant de foudre [Iimp]_(10/350)
2.5 kA
Courant de décharge max. (8/20) µs [Imax]
20 kA
Courant de charge nominal
0.3 A
Indicateur de défault
Kurzschluss
Température étendue
-40.0 - 80.0 °C
Dimensions
Siehe Massbild
Matériau du boîtier/corps

Signalisation sur le dispositif
sans
Fréquence-signal
10.0 - 10.0 MHz
Connexion (technique d'information)
Pince
5
Courant de charge de signal
0.3 A
Montage

Avec contact de télécommunication
Non
Indice de protection (IP)
IP20
Normes d'essai Allemagne

Normes d'essai international
IEC 61643-21
Normes d'essai USA
UL497A

 Ref. article Nombre-E Applications avec jonction Nombre de fils Courant de décharge nominal (8/20) Courant de décharge max. [Imax] Niveau de protection max. (à In) [Up] Section nominale de conducteur (min/max) Temps de réponse [ta] Courant de foudre [Iimp]_(10/350) VPE Quantité

Protection contre la surtension 296.072.364 970 513 003 ADSL 2 5 20 0.07 0.4 - 1.5 <1 2.5 1
Protection contre la surtension 296.072.366 970 514 003 ISDN 2 5 20 0.22 0.4 - 1.5 <1 2.5 1
